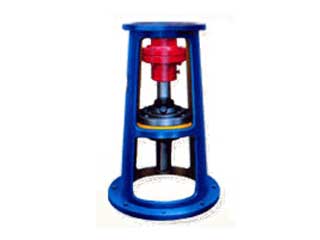

JXLD型支架

JXLD型擺線針輪減速器支架產品簡介

1 產品特點 本機架適用于XLD、BLD型擺線針輪減速機及CFL型行星齒輪減速機連接。（I型為普通型、II型為增高型，除H、H3尺寸加在外，其它尺寸與型相同）。配CFL型行星齒輪減速機可根據D1、D2、D3選用對應的JXLD型機架。

本產品詳細參數

JXLD3、JXLD4、JXLD5、JXLD6、JXLD7、JXLD8、JXLD9、JXLD10、JXLD11、JXLD12、型擺線針輪減速機機架安裝尺寸外形尺寸（95年標準）

詳細介紹：

JXLD型擺線針輪減速機機架安裝尺寸外形尺寸

機架安裝尺寸、外形尺寸（95年標準）

機型號	減速機 端軸徑	尺寸
	d	d1	d2	d3	d4	d5	d6	l	l1	l2	l3	H	H1	H2	D4	D5	D6	f2	b2	n2—Φ2
JXLD3—35	35	M39×1.5	40	60	110	50	36	255	104	4.5	25	520	300	155	410	360	300	6	18	6—18
												610
JXLD4—45	45	M48×1.5	50	70	125	60	45	320	109	4.5	30	570	350	160	450	400	335	6	18	6—18
												670
JXLD5—55	55	M60×2	62	85	150	75	57	337	119	6	30	650	400	220	500	450	385	6	22	8—18
												750
JXLD6—65	65	M68×2	70	90	160	80	65	340	123	6	30	660	400	220	530	480	410	8	22	12—18
												760
JXLD7—80	80	M85×2	86	110	200	100	82	360	144	6	35	740	450	285	565	510	430	8	24	12—22
												860
JXLD8—90	90	M95×2	96	120	215	110	92	380	170	6	34	800	500	330	565	510	430	8	28	12—22
												920
JLXD9—100	100	M105×2	106	130	230	120	102	360	170	6	42	810	500	370	580	520	455	10	30	12—22
												920
JXLD10—110	110	M115×2	116	140	250	130	112	380	174	6	42	830	500	360	650	590	520	12	30	12—22
												950
JXLD11—130	130	M140×2	144	180	320	160	137	442	201	6	50	850	550	410	880	800	680	12	30	12—37
												970
JXLD12—180	180	M190×3	192	240	360	220	185	592	268	9	60	1200	880	710	1160	1020	900	12	35	12—39
